突破空间限制，重塑全视场感知

全景环带成像（PAL, Panoramic Annular Lens）是一种高精度的特殊光学成像系统。它能在水平方向实现 360° 无死角环视，并在垂直方向覆盖广阔的视场，实时捕获目标及其周边的全域图像信息。相较于传统的多镜头拼接、旋转扫描或鱼眼镜头方案，该系统无需任何机械运动件即可实现瞬时全景成像，具备结构紧凑、无拼接盲区、全视场像质均匀且边缘畸变极低等显著优势。其边缘视场角可达 105°–110°，尤其契合诸如狭窄管道、密闭容器等受限空间内的严苛环视探测需求。

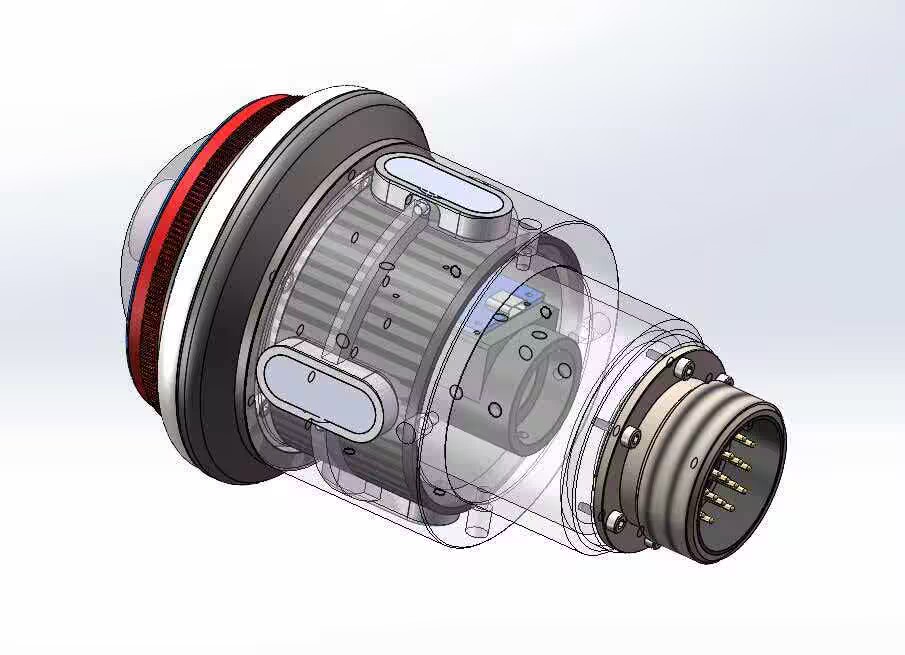

独创折反式架构与精确投影模型

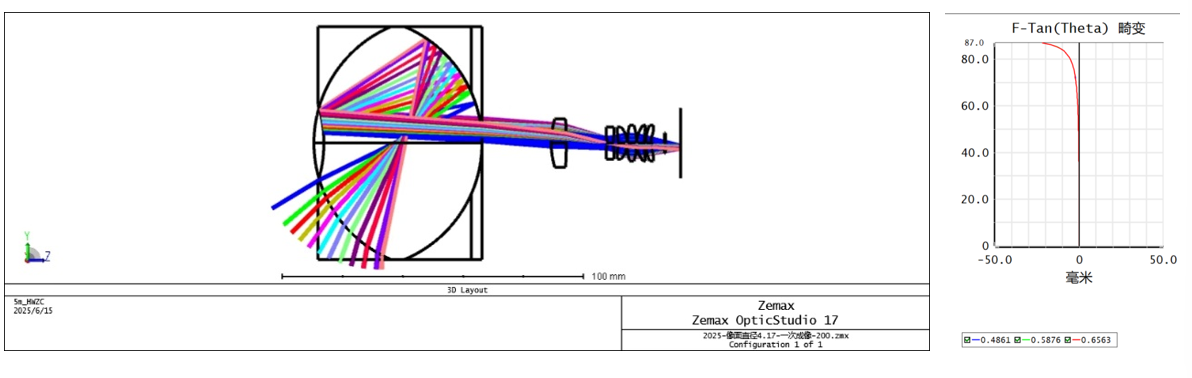

该系统依托独特的高效折反式光学结构设计，严格遵循平面圆柱投影模型，将环绕光轴 360° 的三维圆柱视场精准映射为二维环形像面。其视场角与环带半径遵循 $r = f\times\theta$ 的线性投影关系，这一几何特性的确立，为后续图像后处理与高精度去畸变算法奠定了坚实的理论基础。系统工作波段覆盖 0.486–0.656 μm（可见光范围），有效视场角 $>87^\circ$，成像解析度优异，展现出卓越的光学性能表现。

攻克核心技术壁垒，赋能规模化量产

围绕全景成像的工程化落地，我们团队在三大关键节点取得了实质性突破： - 光路优化与成本控制： 在超大视场及复杂折反光路下，通过创新的光学设计，在确保高对比度与高分辨率成像的同时，成功优化了非球面镜片的使用比例，大幅降低了制造成本。 - 核心工艺突破： 攻克了系统中极其关键的首片非连续缝合球面折反镜的制造难点，形成了一套低成本、高良率、高可靠性的量产工艺标准。 - 算法融合与重构： 自主开发了环形图像至柱面全景图的精准、低延迟展开算法。通过高效的空间坐标映射，将畸变的环带影像实时复原为符合人眼视觉直觉的高清柱面图像。

前沿应用展望与典型场景：智能管道探伤

凭借全方位的瞬时感知能力，该技术在特种隧道无人机和机器人视觉导航、城市大面积管网监测、其概念在医疗窥镜领域都展现出广阔的前景。

实例：

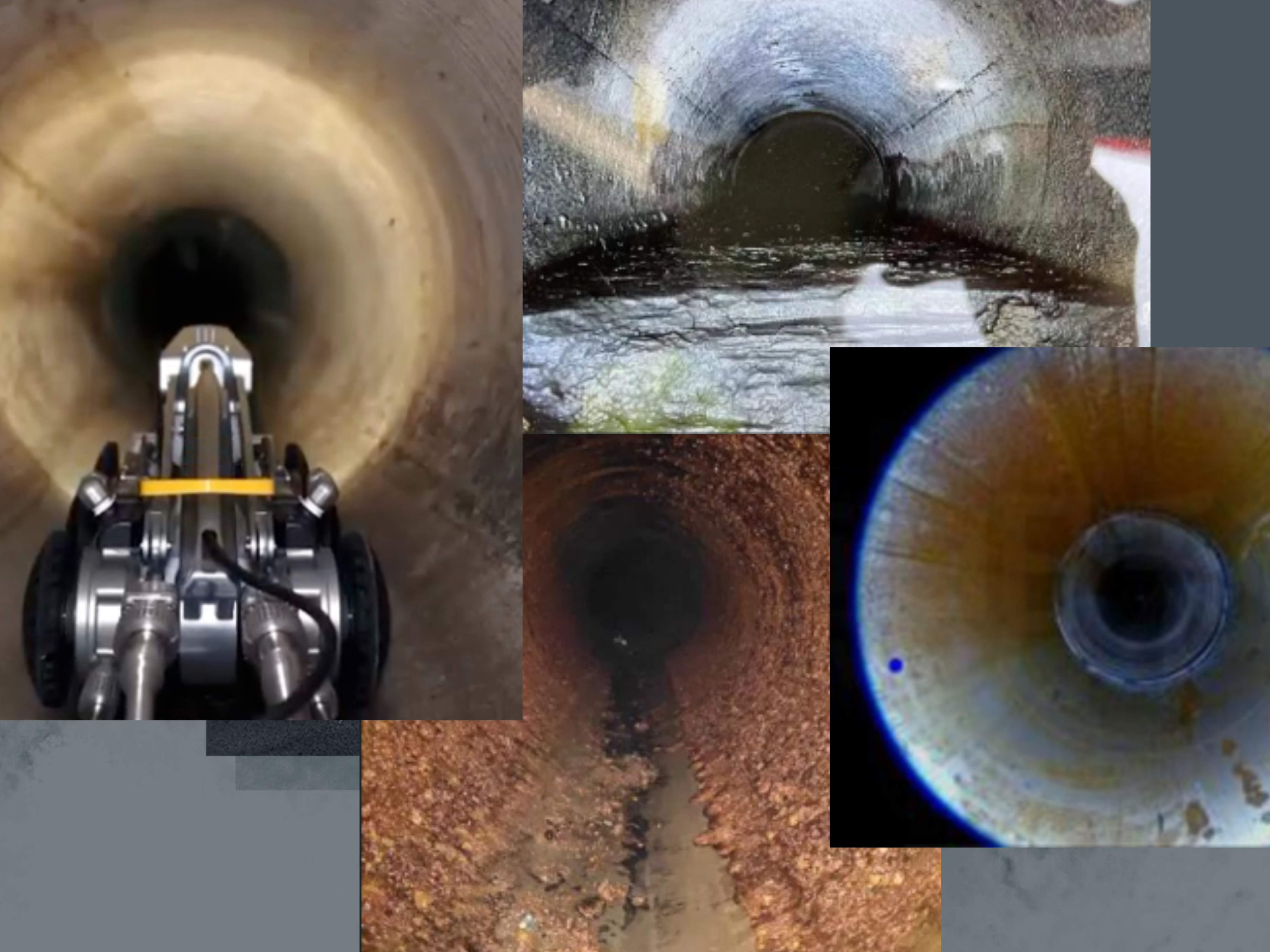

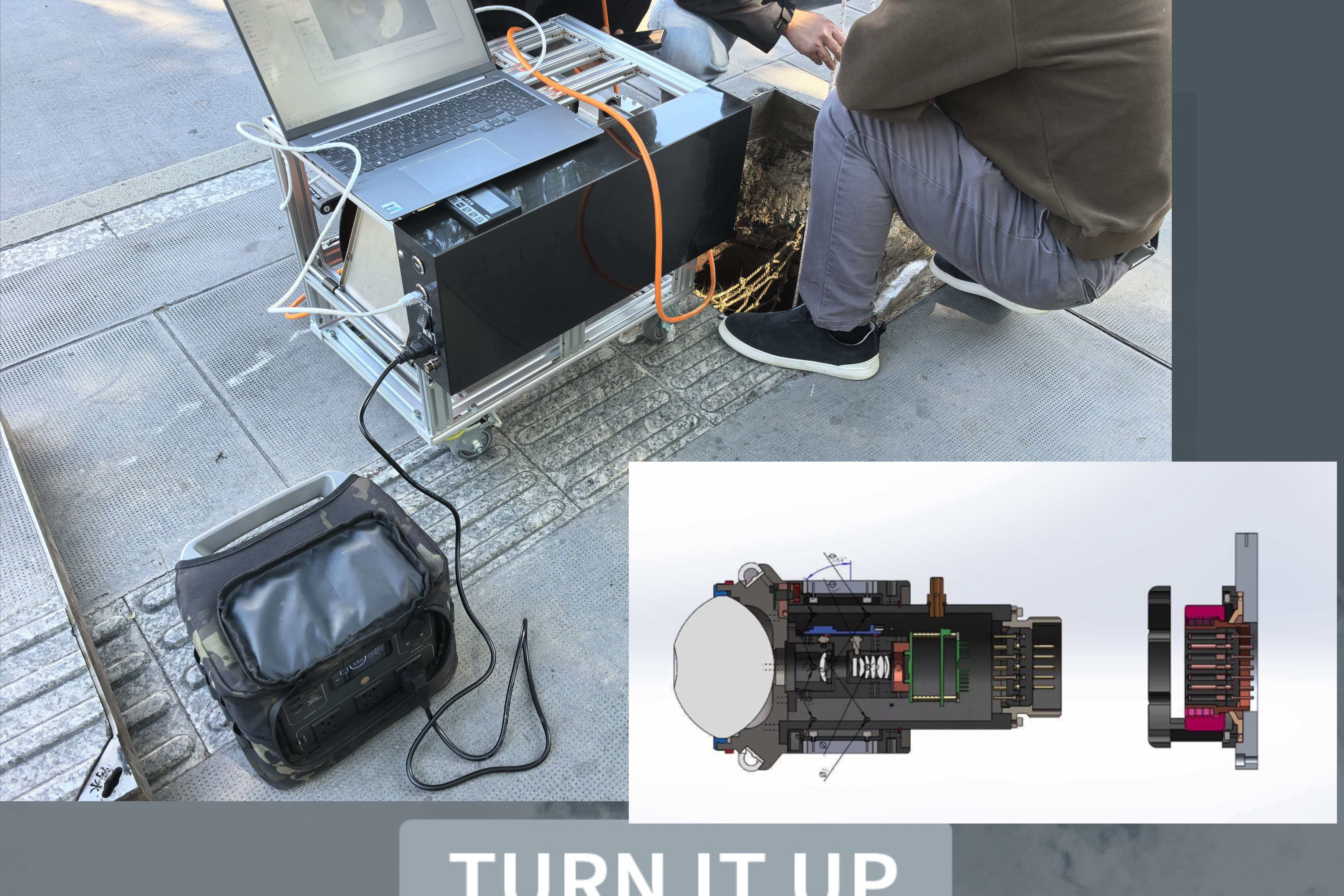

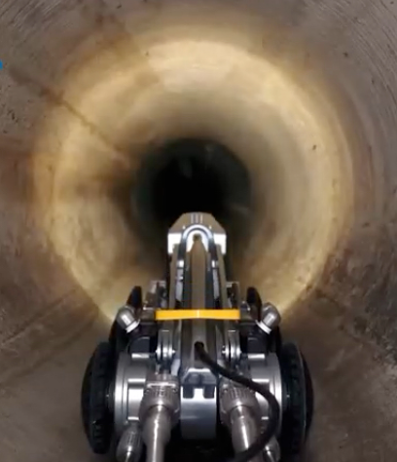

在管道内壁无损检测这一典型应用中，该系统可深度集成于履带式或爬行式管道检测机器人。 当机器人深入幽暗、复杂的城市管网或工业输送管道时，全景镜头瞬间捕获管壁 360° 影像。配合后端图像展开算法，可实时生成直观的管内壁“铺平”视图，供后端 AI 算法或工程人员对管壁裂纹、腐蚀剥落、严重淤堵等隐患进行毫米级精准定位。 这不仅成倍提升了地下管网系统的检测效率与评估准确率，更从根本上规避了人工下井作业的安全风险。
